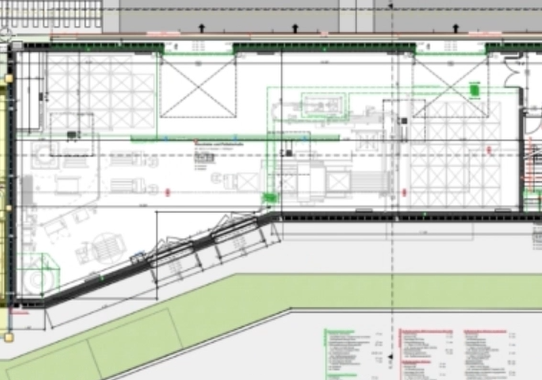

Die Teilnehmenden werden umfassend über Grundrisse informiert.
Hinweis
Für die komplette Kursabsolvierung und das damit verbunden Zertifikat benötigts du Zugriff auf eine Revit-Lizenz.
Inhalt
- Lernziele und Inhaltsverzeichnis
- Grundlagen
- Plankopf
- Legenden
- Was ist ein Grundriss?
- Materialisierung
- Raumstempel
- Bauliche Elemente
- Türen
- Fenster
- Möblierung und Vermassung
- Sperrzonen
- Deckenkonstruktion
- Treppen
- Äussere Strukturelemente
- Rückblick
Kursziele
Die Teilnehmenden…
- … erkennen Informationen im Architekturgrundriss und können diese interpretieren.
- … erkennen Materialeigenschaften von Wänden und verstehen deren Einflüsse auf die Installationen.
- ... erkennen bauliche Einflüsse im Modell und können diese mit Hilfe des 2D-Grundrisses verstehen, dass sie aus diesen Informationen eine korrekte Plandarstellung ableiten.
Dauer
ca. 3 Stunden

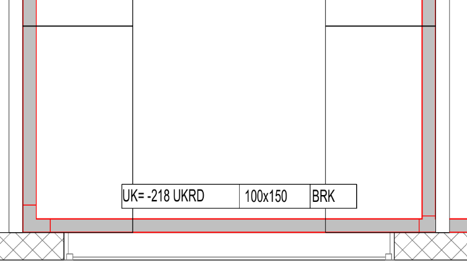

Die Teilnehmenden werden umfassend über weitere Erschliessungssystem informiert.
Hinweis
Für die komplette Kursabsolvierung und das damit verbunden Zertifikat benötigts du Zugriff auf eine Revit-Lizenz.
Inhalt
- Lernziele und Inhaltsverzeichnis
- Brüstungskanal
- Materialisierung
- Montage und Erschliessung
- Brandschutz- und Akustikmassnahmen
- Dimensionierung und Ordnungstrennung
- Plangrafik
- Doppelboden
- Materialisierung
- Montage und Erschliessung
- Brandschutzmassnahmen
- Anordnung und Ordnungstrennung
- Plangrafik
- Boden- und Unterflurkanal
- Materialisierung
- Montage und Erschliessung
- Brandschutzmassnahmen
- Anordnung und Ordnungstrennung
- Plangrafik
- Rückblick und Praxisbeispiele
Kursziele
Die Teilnehmenden…
- … können je Erschliessungssystem zwei Anwendungen beschreiben.
- … können je Erschliessungssystem zwei Vor- und Nachteile nennen.
- … können die Erschliessungssysteme nach ihrem Verwendungszweck sinnvoll in einen Grundriss oder Schnitt einzeichnen.
Dauer
ca. 3 Stunden

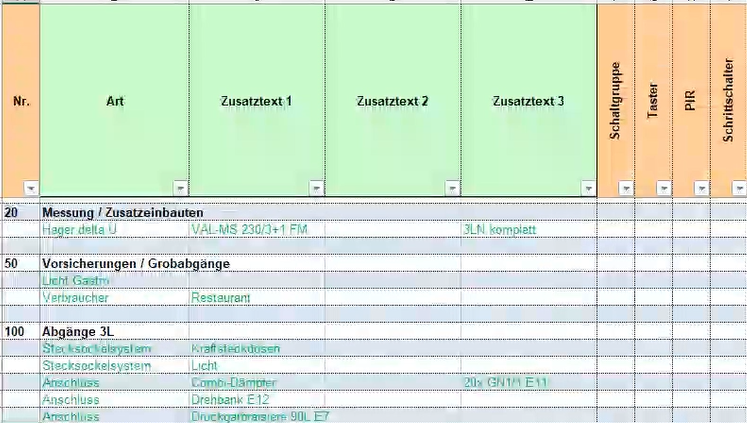

Die Teilnehmenden werden umfassend über die Erstellung eines Stromlaufschemas anhand des Basisdatenblatts informiert.
Hinweis
Für die komplette Kursabsolvierung und das damit verbunden Zertifikat benötigts du Zugriff auf eine Revit-Lizenz.
Inhalt
- Lernziele und Inhaltsverzeichnis
- Grundlagen zum Stromlaufschema
- Unterlagenbeschaffung
- Zonenplan
- Ausschreibung/Mengengerüst
- Werkvorschriften
- HLKS-Angaben
- Messkonzept
- Prinzipschema
- Steuerungen
- weitere Einbauten
- Entwerfen ab einem Apparateplan
- Zonenplan
- Ausschreibung
- Apparateplan
- Landingpage
- Basisblatt für Schemaerstellung
- Frontinformationen
- Schemaentwurf - HLKS-Angaben, Steckdosen, Beleuchtung
- Steuerungsgeräte
- Entwerfen ab einem Installationsplan
- HLKS-Installationen
- Elektroinstallationen
- Basisidatenblatt
- Frontinformationen
- Stückliste
- Hilfsmittel
- Auslegung Sicherungen Beleuchtung
- Landingpage Hilfsmittel
- Factsheet Blindschaltbild
- Bestellung
- Beauftragung über das Portal
- Dieses Wissen will ich umsetzen
Kursziele
Die Teilnehmenden…
- … kennen den Arbeitsablauf und können die nötigen Unterlagen organisieren.
- … entwerfen selbstständig ein Schema.
- … finden die Planungshilfen zur Schemaerstellung und wenden sie korrekt an.
Dauer
ca. 3 Stunden

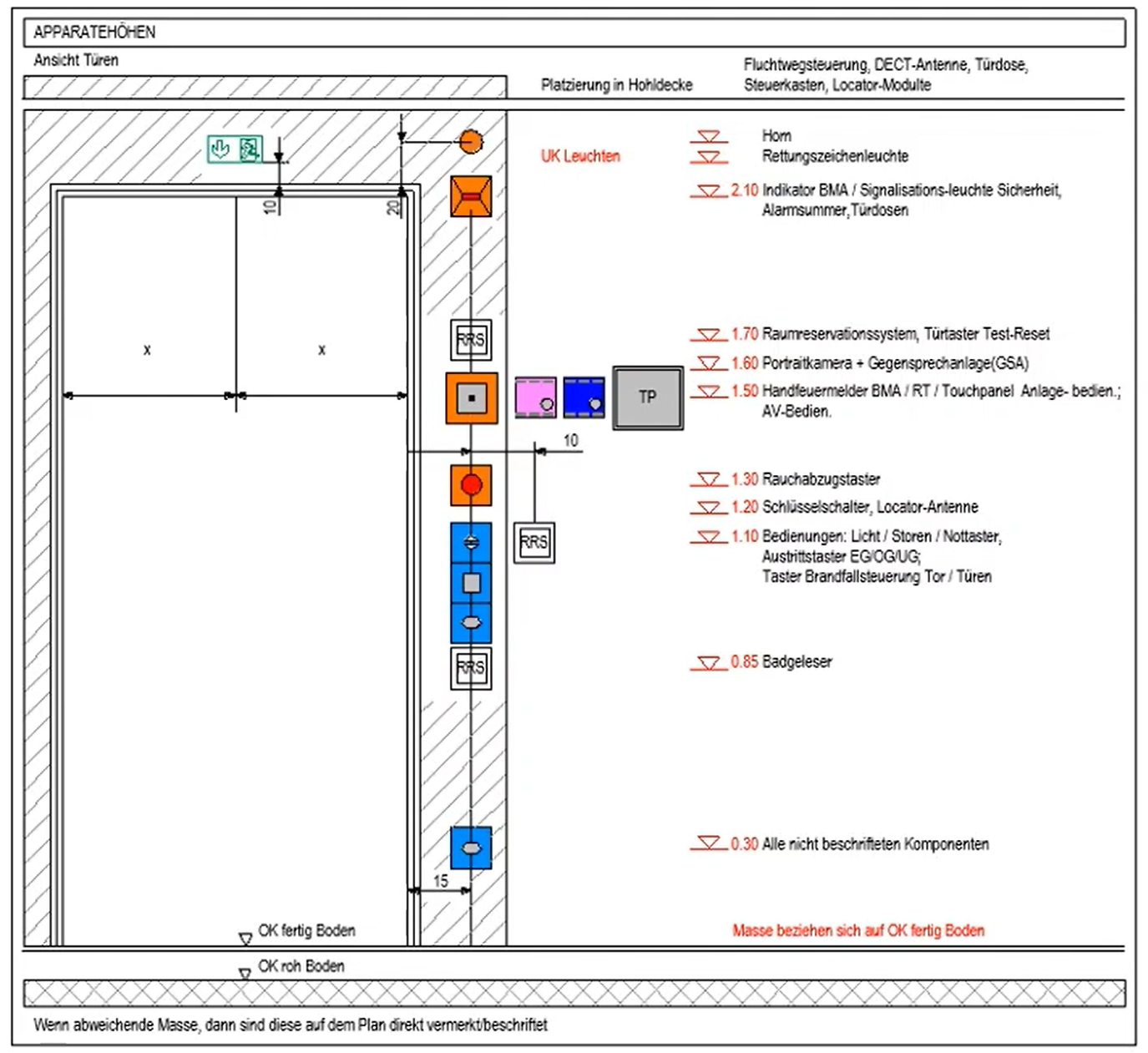

Die Teilnehmenden werden umfassend über die Erstellung eines Apparateplan informiert.
Hinweis
Für die komplette Kursabsolvierung und das damit verbunden Zertifikat benötigts du Zugriff auf eine Revit-Lizenz.
Inhalt
- Lernziele und Inhaltsverzeichnis
- Grundlagen Apparateplan
- Anordnung der Apparate
- Beschriftung Schalter
- Beschriftung Dosen
- AP und UP
- AP-Installationen
- UP-Installationen
- Unterscheidung AP und UP
- Beispiele AP
- Beispiele UP
- Revit Schaltergenerator
- UP-Apparate Revizto
- Sperrflächen Revizto
- Apparateplan entwerfen
- Theorie
- Praktische Erstellung
- Dieses Wissen will ich umsetzen
Kursziele
Die Teilnehmenden…
- … können mindestens zwei Anwendungen für den Apparateplan beschreiben.
- ... verstehen die räumliche Anordnung der elektrischen Komponenten und können sie zweckmässig umsetzen.
- … kennen die spezifischen Anforderungen bei AP- und UP-Apparate und können sie auf Grund der Raumnutzung selbstständig platzieren.
- ... erkennen die Anforderungen der spezifischen Apparate und können sie nach deren Eigenschaften platzieren (PIR, Fühler, etc.).
Dauer
ca. 3 Stunden

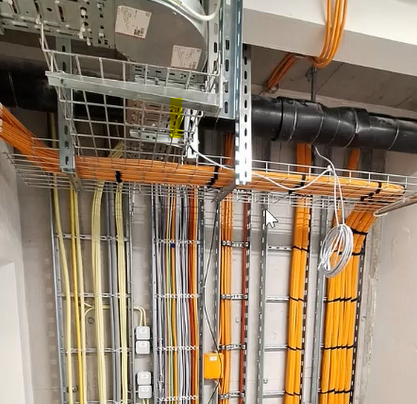

Die Teilnehmenden werden umfassend über Steigzonen informiert.
Hinweis
Für die komplette Kursabsolvierung und das damit verbunden Zertifikat benötigts du Zugriff auf eine Revit-Lizenz.
Inhalt
- Lernziele und Inhaltsverzeichnis
- offene Steigzone
- Vertikale Tragsysteme
- Montage an der Wand
- Montage senkrecht zur Wand
- Funktionserhalt
- Dimensionierung und Ordnungstrennung
- Abwicklung in die Horizontale
- Plangrafik
- geschlossene Steigzone
- Dimensionierung und Montage
- Plangrafik
- Rückblick
- Praxisbeispiele
Kursziele
Die Teilnehmenden…
- … können den Platzbedarf einer Steigzone auf der Grundlage von vorgegebenen Installationssystemen definieren.
- … erkennen die nötige Zugänglichkeit für Steigzonen und können dem Projektleiter Vorschläge dazu formulieren.
- ... beschreiben korrekt, wann und weshalb Rohre für Steigzonen verwendet werden.
- ... können die Steigzonen im Model korrekt darstellen und beschriften.
Dauer
ca. 3 Stunden
